Scopul modificării

Stația de lipit JBC HD-2A/B (și variantele HD-A, HD-B, HD-C) este proiectată inițial să funcționeze doar cu vârfuri C470 de 48V. Modificarea permite utilizarea atât a vârfurilor originale C470 (48V), cât și a vârfurilor C245 (24V), care sunt mai ușor de găsit și mai ieftine.

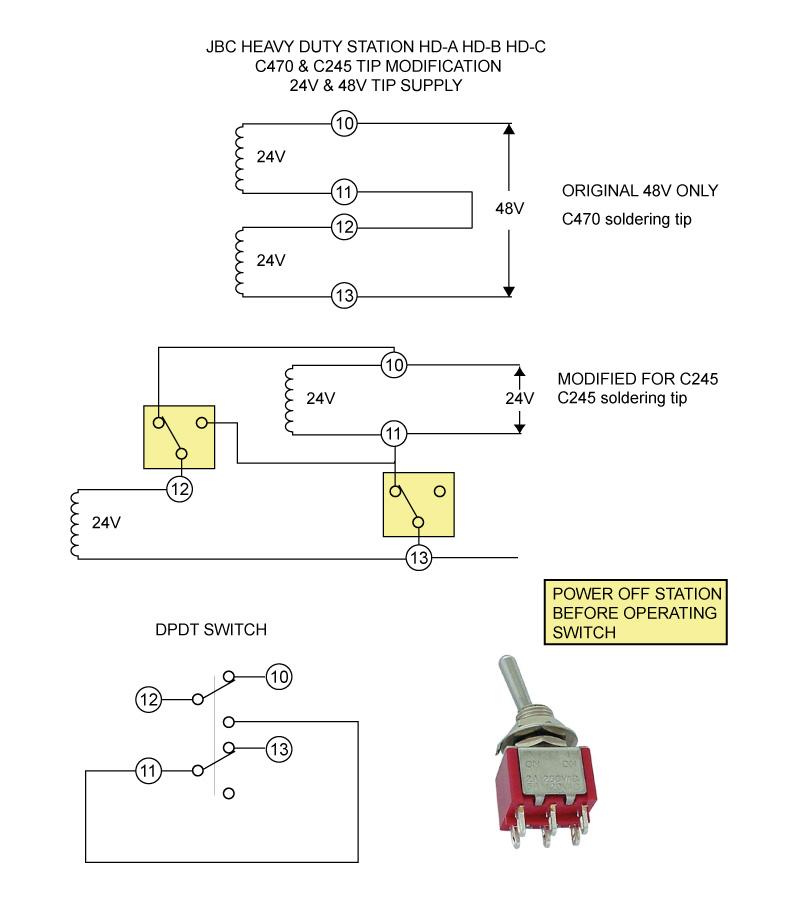

Principiul tehnic

Transformatorul stației are două înfășurări secundare de 24V conectate în serie (pentru 48V). Modificarea constă în adăugarea unui comutator DPDT (Double Pole Double Throw) care permite comutarea între:

• Serie: 24V + 24V = 48V (pentru vârfuri C470)
• Paralel/Simplu: 24V (pentru vârfuri C245)

Pașii modificării

1. Identificarea firelor: Pe transformator sunt marcate firele 10, 11, 12, 13 pe PCB
2. Decuplarea: Se desface lipirea firului 12 de pe placa PCB
3. Comutatorul DPDT: Se adaugă un comutator cu 6 pini care redirectează conexiunile:
   • Poziția 48V: Firele 10-11 și 12-13 în serie
   • Poziția 24V: Doar o înfășurare de 24V activă (10-11)
4. Conectare: Se folosesc fire de 0.5mm pentru conexiuni
5. Marcaj: Se etichetează comutatorul pentru a indica clar pozițiile C245 (24V) și C470 (48V)

Avertismente importante

• Oprirea stației este obligatorie înainte de comutare
• Modificarea necesită deschiderea carcasei și lucrul la componente electrice sub tensiune
• Transformatorul este identic pe toate modelele HD-A/B/C, deci modificarea este universală pentru această gamă

Rezultatul este o stație de lipit versatilă care poate lucra cu ambele tipuri de vârfuri JBC, extinzând semnificativ opțiunile de utilizare.
